卫生间门CAD图是卫生间设计与施工的核心技术文件，通过数字化绘图精确呈现门的尺寸、材质、开启方式及安装细节，是确保施工精准、功能合理的关键依据，其绘制需结合空间布局、人体工程学及防水要求，既要满足通行便利,又要兼顾密封性与美观性。
卫生间门的设计首先需遵循基本规范，根据《住宅设计规范》，卫生间门洞最小宽度不宜小于0.6米，常用尺寸为800mm×2000mm（宽×高），若空间允许，900mm宽度更便于轮椅或大型洁具通过，开启方向需优先考虑空间利用率：当卫生间净深小于1.2米时，宜采用向外开启的门，避免与内部洁具（如马桶、淋浴区）碰撞；若空间狭小，也可选用推拉门或折叠门，减少开启占用空间，材质方面，需具备防水、防潮、耐腐蚀特性，常用PVC、铝合金、实木复合（表面做防水漆）或不锈钢材质，五金件（合页、把手）需选用不锈钢或镀铬防潮款,避免氧化生锈。

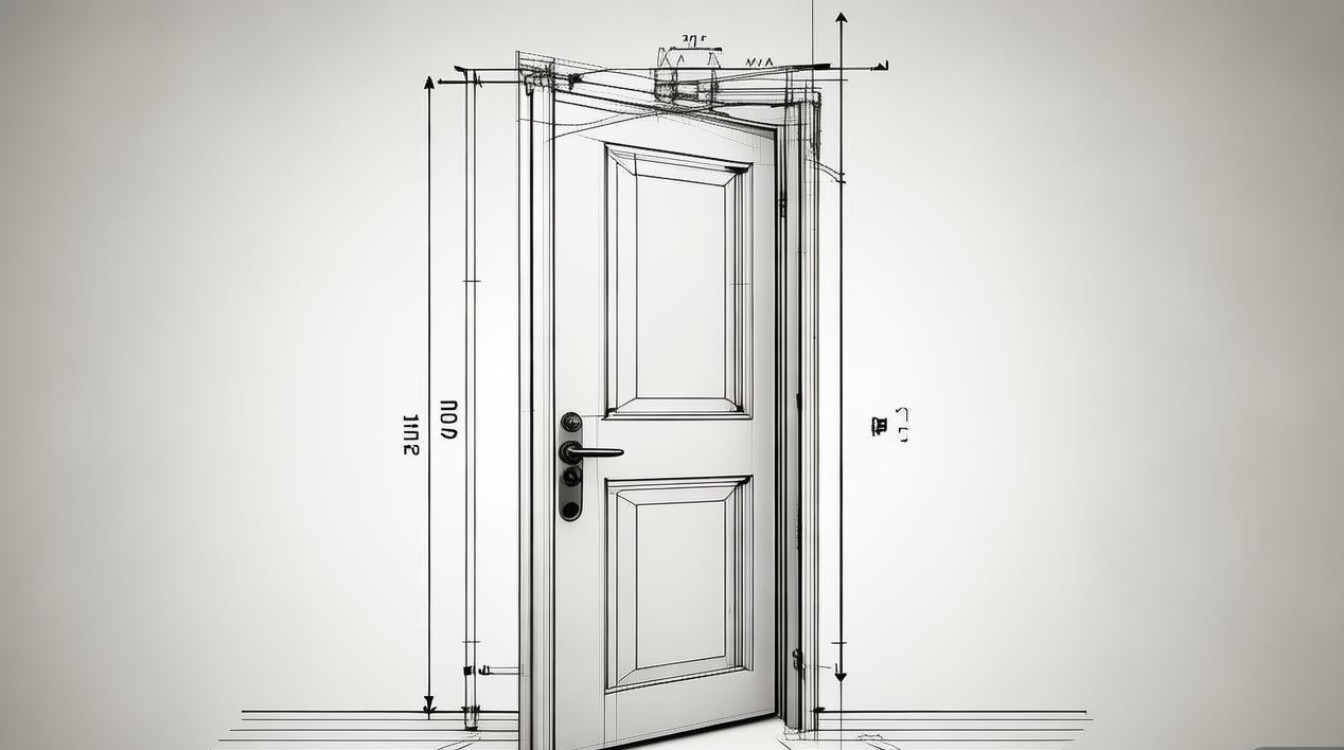

CAD图的绘制需包含多维度信息，平面图需标注门洞尺寸、墙体厚度（通常120mm或240mm）、门扇开启方向（用弧线表示，如90°平开门弧线半径为门扇宽度）、门框与墙体的关系（门框进墙面一般为20-30mm，与抹灰层平齐），立面图则展示门的外观造型，如是否带百叶（用于通风）、门扇分格（如长条形玻璃嵌板）、材质纹理（通过填充图案区分，如PVC用斜线填充，玻璃用实心填充），并标注门扇厚度（通常40-50mm）及五金件位置（把手距地900-1000mm），节点详图是关键，需放大绘制门框与墙体连接处的防水构造：门框底部需做混凝土反坎（高度≥150mm，宽度同门框），与墙体交接处用防水胶密封，门扇底部与地面缝隙预留2-3mm，安装金属密封条防止渗水；若卫生间有下沉式设计，门槛石处需标注排水坡度（坡度≥2%）,避免积水倒灌。
绘制步骤需严谨规范，第一步是现场勘测，使用卷尺精确测量门洞净宽、净高、墙体垂直度及地面平整度，若墙体偏差超过10mm，需在CAD图中标注找平层厚度，第二步是确定设计方案，根据卫生间面积选择门类型（如小空间用推拉门，大空间用平开门），结合整体装修风格确定门扇颜色、玻璃透光率（如磨砂玻璃保障隐私），第三步是使用CAD软件绘图：先绘制墙体轴线（点划线），再生成墙体轮廓（粗实线），根据门洞尺寸在墙体上开洞；接着绘制门框（双线，表示门框厚度）、门扇（单线，填充材质），添加开启方向弧线；最后标注尺寸（门洞宽、高、门框进深）、材质说明（如“门框：PVC型材，白色；门扇：双层中空玻璃，磨砂”）及施工要点（如“门框底部反坎需与结构墙同时浇筑”），第四步是审核校对，检查尺寸是否与现场一致，开启方向是否避免与洁具冲突，防水节点是否完整,确保无遗漏或矛盾。
实际施工中常见问题需提前规避，若卫生间门正对客厅或卧室，需在CAD图中标注“门扇加贴隔音棉”或选用双层玻璃，提升私密性；若地面铺贴瓷砖，需标注门框底部与地面的收口方式（如用防水硅胶封边，避免瓷砖边缘积水腐蚀门框）；对于暗卫，需在门扇上增加通风百叶或预留百叶窗位置，标注“与排风系统联动”,确保空气流通。
以下是卫生间门CAD图关键参数归纳：
| 项目 | 参数说明 | 备注 |
|--------------|-----------------------------------|-------------------------------|
| 门洞尺寸 | 常用800×2000mm、900×2100mm | 净深＜1.2m时优先选800mm宽 |
| 门扇开启方式 | 平开门（90°）、推拉门、折叠门 | 推拉门需预留轨道空间（≥100mm） |
| 门框材质 | PVC、铝合金、实木复合（防水漆） | 避免纯实木，防潮变形 |
| 防水构造 | 门框底部反坎≥150mm，密封胶填充 | 反坎需高于完成地面20mm |
| 门槛石 | 高度15-20mm，坡度≥2% | 材料选用花岗岩或石英石 |
FAQs
Q：卫生间门CAD图修改后如何确保与现场尺寸匹配？
A：修改CAD图后，需重新进行现场复测，重点核对门洞宽度、高度及墙体平整度，若现场存在偏差（如墙体倾斜），需在CAD图中调整门框尺寸并标注“现场实测后安装”，同时提醒施工人员根据实际尺寸切割门扇，避免因图纸与现场不符导致返工。
Q：卫生间门防水节点的CAD绘制要点有哪些？
A：需重点绘制三处：①门框底部反坎，用粗实线表示反坎轮廓，标注高度及混凝土强度等级；②门框与墙体交接缝，用斜线填充表示防水胶密封层，并标注“聚氨酯防水胶厚2mm”；③门槛石与地面交接处，绘制2%排水坡度箭头，标注“门槛石向卫生间一侧找坡，防止外部积水渗入”。
